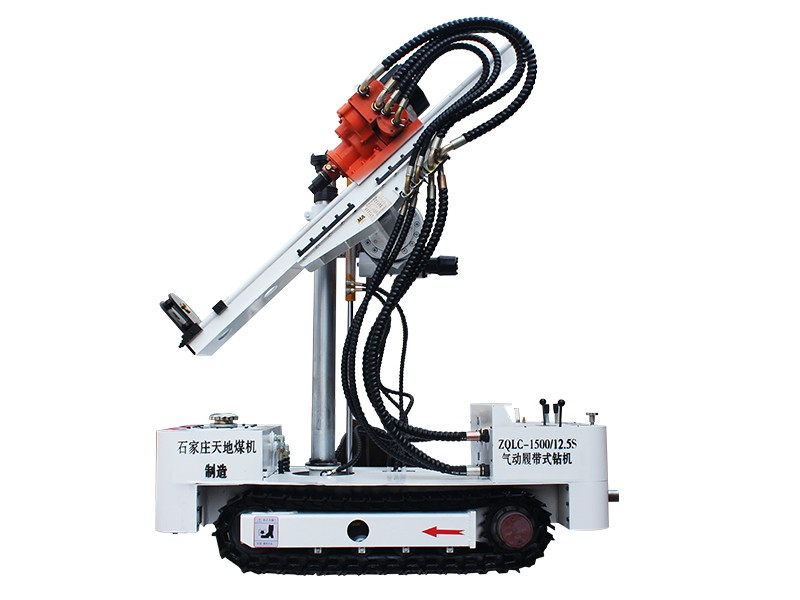

产品概述:气动履带式钻车在结构上采用升降机构,可根据巷道工程孔不同高度的要求,通过升降机构实现巷道内不同高度,不同角度的机械化施工。具有钻进功能全面,工作安全高效,工人劳动强度低等特点,结构合理,机构紧凑,运转灵活,操作简单方便,是实现目前国内巷道抽放孔,探测孔快速,高效,机械化施工的一种好装备。
0311-87785687
基本性能 | 单位 | ZQLC-1000/11S型 | ZQLC-1500/11S型 | ||||||||
工作压力 | MPa | 0.4 | 0.5 | 0.63 | 0.4 | 0.5 | 0.63 | ||||
额定转矩 | N · m | 800 | 1000 | 1200 | 1200 | 1500 | 1700 | ||||
额定转速 | r/min | 80 | 105 | 115 | 70 | 80 | 90 | ||||
额定功率 | kW | 6.7 | 11 | 14.4 | 8.7 | 12.5 | 16.0 | ||||
耗气量 | m³/min | 8.0 | 9.0 | 10.0 | 16.0 | 18.5 | 20.0 | ||||
最大负荷转矩 | N · m | 1050 | 1210 | 1380 | 1550 | 1750 | 1960 | ||||
动力起动转矩 | N · m | 1100 | 1230 | 1400 | 1570 | 1780 | 2000 | ||||
动力失速转矩 | N · m | 1150 | 1250 | 1450 | 1600 | 1800 | 2040 | ||||
空载转速 | r/min | 220 | 240 | 260 | 220 | 250 | 280 | ||||
1/2空载转速 | r/min | 110 | 120 | 130 | 110 | 125 | 140 | ||||
1/2空载转矩 | N · m | 600 | 800 | 1000 | 750 | 930 | 1080 | ||||
噪声 | 声功率级 | dB(A) | 120 | 120 | |||||||
声压级 | 110 | 110 | |||||||||
导轨长度 | mm | 2100±20 | 2100±20 | ||||||||
导轨推进行程 | mm | 1410±20 | 1410±20 | ||||||||
最大工作高度 | mm | 2100±20 | 2100±20 | ||||||||
最小工作高度 | mm | 1100±20 | 1100±20 | ||||||||
冲洗水压力 | MPa | 0.6—2.5 | 0.6—2.5 | ||||||||
机重 | kg | 主机:95; 机体:1405 | 主机:95; 机体:1405 | ||||||||
外形尺寸 | mm | 2100×900×1950(±50) | 2100×900×1950(±50) | ||||||||
钻孔速度 | mm | ≥200 | ≥200 | ||||||||
行 走 机 构 |
行走方式 | — | 履带式 | 履带式 | |||||||
驱动机构类型 | — | 液压马达 | 液压马达 | ||||||||
行走速度 | m/min | 12 | 12 | ||||||||
爬坡能力 | (°) | ±18 | ±18 | ||||||||
行走机构特征 | — | 液压马达驱动,履带行走 | 液压马达驱动,履带行走 | ||||||||
工作压力 | MPa | 16 | 16 | ||||||||
履带板宽度 | mm | 230 | 230 | ||||||||
液 压 泵 站 |
工作压力 | MPa | 16 | 16 | |||||||
气马达 | 工作压力 | MPa | 0.5 | 0.5 | |||||||
耗气量 | m3/min | 6.8 | 6.8 | ||||||||
功率 | kw | 5.8 | 5.8 | ||||||||
油泵 | 类型 | — | 齿轮式 | 齿轮式 | |||||||
额定压力 | MPa | 16 | 16 | ||||||||
排量 | ml/r | 10 | 10 | ||||||||
辅助工作装置 | 油箱容量 | L | 120 | 120 | |||||||
外供水 | 压力 | MPa | 0.6 | 0.6 | |||||||
外供气 | 压力 | MPa | 0.5 | 0.5 | |||||||
流量 | m3/min | 20 | 20 |
煤矿用深孔钻车系列产品是我公司根据多年来的钻机研发经验和吸取国内外深孔钻车的精髓,综合当前煤矿钻孔的施工要求而研发的深孔钻进装备,该系列钻车适用于煤矿井下采用高效螺旋钻杆和硬质合金钻头在煤层中的探水、探瓦斯及瓦斯抽放孔的施工。是一种以压缩空气为动力,履带行走式轻型深孔钻机。
