WCL6Y防爆柴油机履带运输车

防爆柴油机履带运输车是一种以柴油发动机为动力、液压传动的无轨式履带运输设备。该产品采用履带行走,具有结构紧凑、操作方便、转弯半径小、整机宽度小、接地比压小、通行能力强、运输效率高等特点,能适应各种窄小和复杂路况。防爆柴油机动力源,无需外接冷却水和电缆,特别适用于迎头巷道施工中各种辅助物料及顺槽中物料的运输,解决了井下最后1公里运输难题。
全国热线

0311-87785687

  • 产品详情

9


一、技术特点

石家庄天地煤矿机械有限公司生产的防爆柴油机履带运输车具有满足非公路国三排放标准、ECU高压共轨电喷、气启动电保护、超限自动停车、双向驾驶、全液压传动与控制等关键技术。

1、ECU高压共轨电喷技术,尾气符合非公路国三排放标准:

发动机品牌为康明斯,品牌知名度高,采用四冲程、涡轮增压、电喷型式,冷却方式为水冷却、空-空冷两种,启动方式为隔爆气启动,启动源方便安全性高,隔爆处理后功率大于80kW,动力足。

2、实时显示整机运行状态:

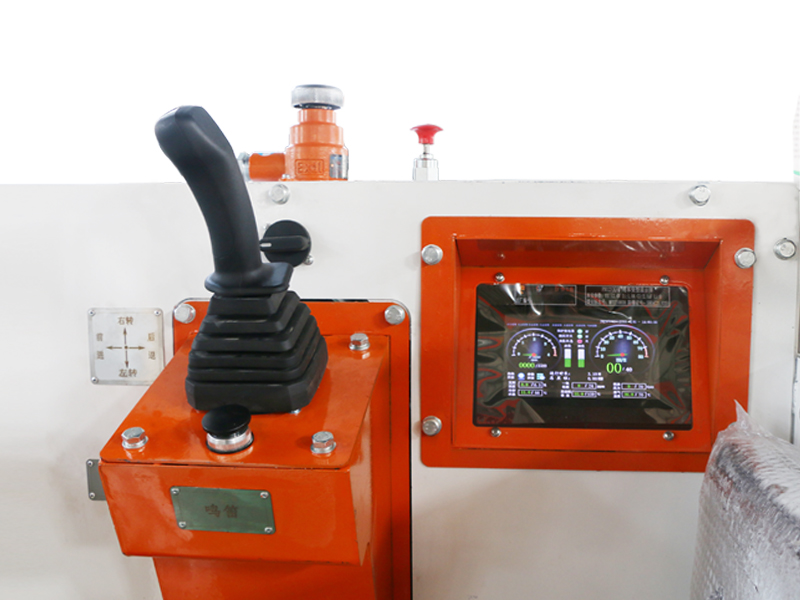

司机室中有彩色显示屏,实时循环显示发动机排气温度、表面温度、冷却水温度、机油压力、增压器压力、发动机转速、进排气温度,瓦斯浓度等信息各性能参数状态,及故障描述。操作及维护人员可以更直观的发现发动机的问题。

3、安全保护报警系统:

该运输车的防爆柴油机采用气启动电保护,安全系数高,整机出现异常时自动保护装置会发出声光报警,并在一分钟内自动停车。当出现下列情况时,保护装置报警并停车:

①排气温度达到(68±2)℃;

②表面温度到达(148±2)℃;

③冷却水温度达到(95±2)℃;

④废气处理箱水位低至设定最低水位;

⑤机油压力降到(0.08±0.01MPa

⑥瓦斯浓度1.0%(瓦斯喷出区域0.5%)。

4、全液压控制,双向驾驶:

整机由隔爆发动机驱动液压泵通过管路及换向阀驱动液压马达,实现履带行走,通过操作两联先导手柄,实现运输车双向行驶功能,操作简便省力易控制,同时配备随车吊,实现起吊重物≥2000kg,摆动范围±90°,吊臂可伸缩,伸缩行程600mm

16

5、履带行走,整机通过性强:

运输车采用履带行走,履带板宽度>260mm,履带板厚度>7mm,接地比压<0.1MPa,适合复杂、恶劣的松软地面通行;履带车架采用Q345A优质板材焊接而成,承重大,刚性好,不易变形;整机宽度≤1400mm,高度 1950mm,可以通过狭小空间 。行走减速机为失效式制动,制动力大,在设备出现故障时,可以通过拆开减速机外侧的螺塞,达到拖拽整机的功能。行驶速度有高低速两档选择,最高行驶速度可达 4km/h

14

6、可选配遥控和线控装置,增加恶劣环境工作的人员安全性:

运输车可以选装遥控器,可在80米的距离内实现远程可视化控制,减少恶劣环境可能对操作人员的伤害;也可以选装线控装置,人员站在履带车外侧操控,防止因地面不平造成的翻车事故对人员的伤害。 选装遥控操作,整机外形尺寸可缩至4200×1200 × 1550mm

13


15
