  • 煤矿用多功能卧底机

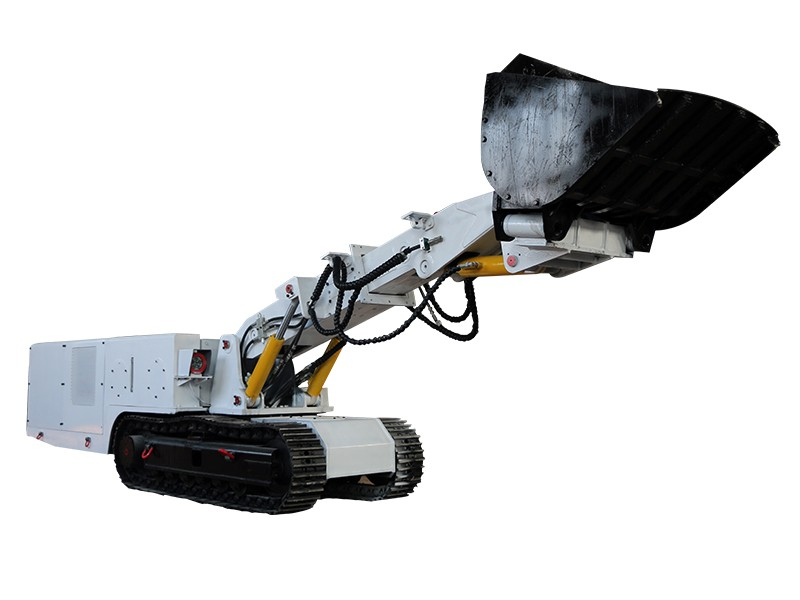

煤矿用多功能卧底机

产品概述:煤矿用多功能巷道修复机是一种高效率的煤矿巷道修复设备,区别于常规的巷道修复机,取消了传动的两节或三节弯臂结构,采用一套直臂,可以左右摆动、上下俯仰和前后伸缩,配合侧铲斗、正铲斗、反铲斗、破碎装置和多功能钻臂机构,大大扩展了巷道修复机的功能。

全国热线

0311-87785687

  • 产品详情
产品特点
  • 整机尺寸小整机尺寸小宽度只有1.2m
    高度只有1.4m
  • 专属设计专属设计专为110工法
    产生的卧底作业而设计
  • 伸缩式大臂伸缩式大臂可更换多种作业执行机构,
    最多可实现8种作业功能切换
  • 电动和柴油驱动两种方式电动和柴油驱动两种方式①可以改制成井下专用开槽机
    ②矮小巷道可以遥控操作
使用方式/井下解决问题
  • 01变形巷道的修整作业
  • 02110工法顺槽卧底作业
  • 03煤巷掘进作业
  • 04实现剪切、抓取、破碎、铣挖辅助、
    凿岩、钻孔、架空乘人等作业
主要技术参数
项 目 单位 参  数
侧铲工具 正铲工具 反铲工具 破碎锤工具
装机功率 kW 45
供电电压 V 660/1140
动臂姿态 动臂伸缩行程 mm 0-700
动臂回转角 ° ±25
动臂仰俯角 ° +30~-12
液压系统参数 额定压力 MPa 20
行走机构参数 行走形式 / 履带行走
行走速度 m/min 0~20
离地间隙 mm ≥250
爬坡能力 ° ±16
行走力 kN ≥60
铲斗作业参数 铲斗容量 L 450 300 77 /
挖掘宽度 mm 4200 5600 4900 /
挖取距离 mm 3500 4700 4000 /
挖掘高度 mm 3890 3000 3900 /
卸载高度 mm 2750 3000 2500 /
挖掘深度 mm 300 1200 700 /
破碎锤参数 额定工作压力 MPa   14
最大工作流量 L/min 60
冲击频率 bpm 8~15
冲击能 J ≤700
适应钎具规格 mm 68
噪声 dB(A) ≤120
主机外形尺寸
(长×宽×高<带棚>)
mm 6800×1200×1250(2000)
工作质量±5% kg 8000 7950 7900 8050
因为自研 所以不同
煤矿用液压锚杆钻车

我们是一家具有独立开发煤矿井下机电设备能力的公司,已成交上百家煤炭生产企业,可根据客户需求推荐适合煤矿井下及地面作业的设备。

产品优势
  • ◆ 安全可选装遥控装置,提高工作安全性。
  • ◆ 省钱可供选的作业装置较多,可以真正实现一机多用等功能,减少成本,提高效率。
  • ◆ 力度大铲斗收料采用整机行走推进,铲斗插入力大。
  • ◆ 高效正铲斗自带左右调角油缸,配合直臂左右摆动和前后伸缩,增加收料范围,减少清理死角。
  • ◆ 应用广泛卸载高度和卸载范围大,可适用于井下各种转运设备,如转载机、胶轮车等。
  • ◆ 方便整机采用模块化设计,方便更换各种作业附件、拆卸和维修保养。
  • ◆ 节能液压系统为变量系统,节约能源,减少发热。
  • ◆ 可靠 主要外购件均为进口件,保证产品质量,提高产品可靠性。
  • ◆ 省力 整机选配卷缆装置,可配合设备行走自动进行电缆收放,增强了作业灵活性,减轻人员工作强度。
