  • 煤矿用液压锚杆钻车

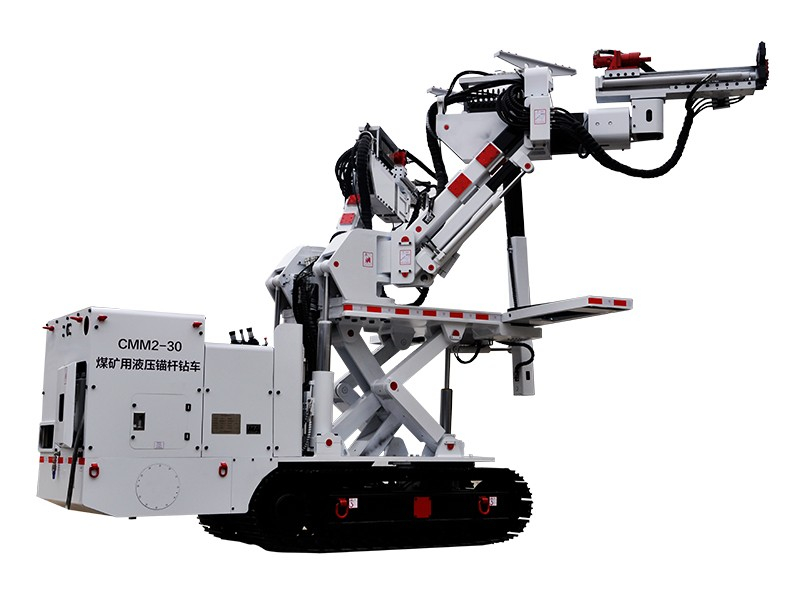

煤矿用液压锚杆钻车

煤矿用液压锚杆钻车是我公司针对掘进工作面不同巷道断面设计的系列化锚杆锚索支护产品,能实现各种断面巷道顶板,侧帮的锚杆孔,锚索孔,炮眼孔及探测孔的机械化作业施工。能够改变传统的支护作业方式,提高作业安全系数,缩短支护作业时间,提高支护效率和支护质量,是实现目前国内巷道掘进支护集成化较高的装备。

全国热线

0311-87785687

  • 产品详情
产品特点
  • 伸缩式滑架伸缩式滑架最长使用2.4m锚杆
  • 自动送锚索装置自动送锚索装置减轻劳动强度
  • 自动送锚索装置找孔微调装置提高钻孔精度和可操作性
  • Y型液压卡盘Y型液压卡盘方便装卸锚杆,防止掉落
  • 德国进口主阀德国进口主阀德国哈威原装进口,配置高
使用方式/井下解决问题
  • 01煤巷、岩巷的锚杆、锚索支护
  • 02炮眼施工
  • 03探测孔施工
主要技术参数
项目 单位 CMM2-16 CMM2-22
整机 钻臂数量 2 2
适应巷道断面 m2 16 22
工作范围(宽×高) mm 4700×3500 5000×4500
运行状态外形尺寸(长×宽×高) mm 6000×1300×2800(±50) 6000×1300×2800(±50)
钻孔直径 mm φ27~φ42 φ27~φ42
钻孔深度 m 0~10 0~10
冲洗水压力 MPa 1~2.5 1~2.5
适应钎具 mm B19 B19
机重 kg 16000 16000
离地间隙 mm 330 330
工作电压 V 660/1140 660/1140
装机功率 kW 45 45
回转机构 额定转矩 N·m 245 245
额定转速 r/min 380 380
推进器 推进行程 mm 1760 1760
钻臂 推进器俯仰角度 ° 180 180
推进器摆动角度 ° 180 180
臂身回转角度 ° 45 45
行走
机构
行走速度 m/min 12 12
爬坡能力 ° ±18 ±18
项目 单位 CMM2-27 CMM2-30 CMM2-38
整机 钻臂数量 2 2 2
适应巷道断面 m2 27 30 38
工作范围(宽×高) mm 6200×4400 7000×4400 8700×4400
运行状态外形尺寸(长×宽×高) mm 6000×1300×2800(±50) 6000×1450×2800(±50) 6000×1450×2800(±50)
钻孔直径 mm φ27~φ42 φ27~φ42 φ27~φ42
钻孔深度 m 0~10 0~10 0~10
冲洗水压力 MPa 1~2.5 1~2.5 1~2.5
适应钎具 mm B19 B19 B19
机重 kg 16000 17000 17000
离地间隙 mm 330 330 330
工作电压 V 660/1140 660/1140 660/1140
装机功率 kW 45 45 45
回转机构 额定转矩 N·m 245 245 245
额定转速 r/min 380 380 380
推进器 推进行程 mm 1760 1760 1760
钻臂 推进器俯仰角度 ° 180 180 180
推进器摆动角度 ° 180 180 180
臂身回转角度 ° 45 45 45
行走
机构
行走速度 m/min 12 12 12
爬坡能力 ° ±18 ±18 ±18
因为自研 所以不同
煤矿用液压锚杆钻车

我们是一家具有独立开发煤矿井下机电设备能力的公司,已成交上百家煤炭生产企业,可根据客户需求推荐适合煤矿井下及地面作业的设备。

产品优势
  • ◆ 安全可以加装远程遥控装置,提高工作安全性。
  • ◆ 稳定钻车机身矮,重心低,设备稳定性高,更加适应低矮巷道。
  • ◆ 舒适采用两级升降站人踏板,增大人员支护时舒适性。
  • ◆ 快捷液压系统采用比例控制,钻臂定位找眼更加快捷、准确。
  • ◆ 自由钻臂结构自由度较多,可以全断面找孔位,微调性较好。
  • ◆ 方便钻机配备钻杆夹持机构、钻机支顶装置,能方便钻杆的装卸及钻杆的导向。
  • ◆ 高效钻机配备大扭矩马达,最大扭矩可达300Nm,钻孔效率高。
  • ◆ 省力 选装自动卷缆装置,降低人员劳动强度,提高安全性。
  • ◆ 可定制 可根据客户要求定制低适应矮巷道和高巷道机型。

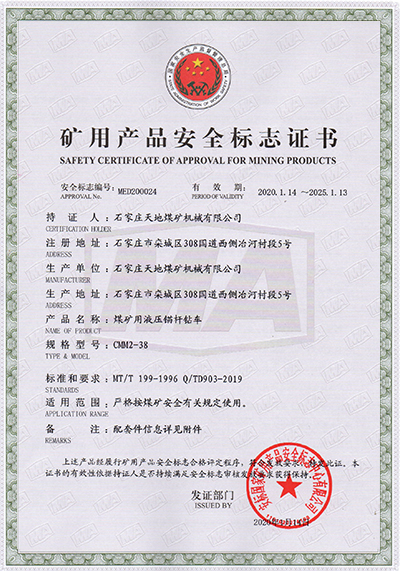

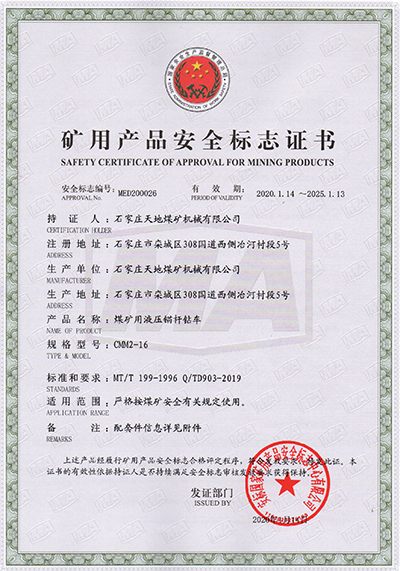

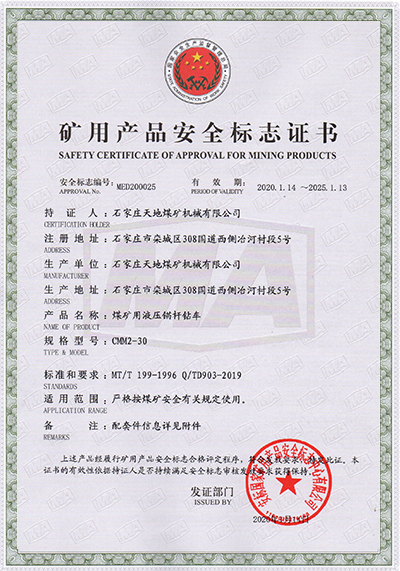

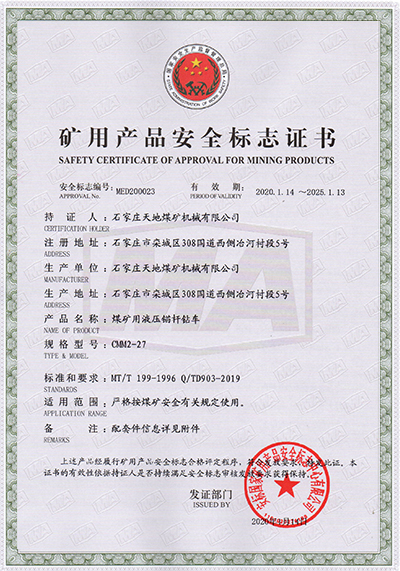

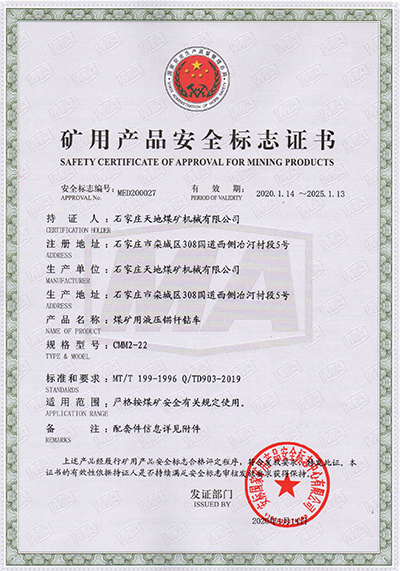

矿用产品安全标志证书
  • 矿用产品安全标志证书
  • 矿用产品安全标志证书
  • 矿用产品安全标志证书
  • 矿用产品安全标志证书
  • 矿用产品安全标志证书
